STM（掃描隧道顯微鏡）對石墨表面的原子解析度
STM（掃描隧道顯微鏡）對石墨表面的原子解析度 (P2532000)
Scnning-Tunneling-Microscope
Your entry into the nanoscale world
透過施加電場將非常鋒利的金屬尖端接近導電樣品，導致尖端和樣品之間產生電流，沒有任何機械接觸。 這種所謂的隧道電流用於研究新鮮製備的石墨（HOPG）表面亞奈米尺度的電子地形。 透過掃描尖端一行一行橫跨表面石墨原子，並成像六邊形結構。
實驗特色:
- 在幾分鐘內觀察原子
- 專為教學實驗室而設計
- 顯微鏡由一個緊湊的行動式儀器組成，不需要額外的儀器
- 振動隔離以獲得更好和可重現的結果
- 既可用於原子解析度成像，也可用於光譜學
- 可以對金樣品進行額外的實驗
- 使用互動式教學和學習軟體
實驗內容：
- 準備Pt-Ir尖端和石墨（HOPG）樣品，然後將尖端接近樣品。
- 在恆流模式下調查乾淨梯田的地形和鄰近梯田之間的階梯高度。
- 透過最佳化隧道和掃描引數，在乾淨的露臺上成像石墨原子的排列。 透過分析原子和原子行之間的角度和距離，並使用二維和三維石墨模型來解釋結構。

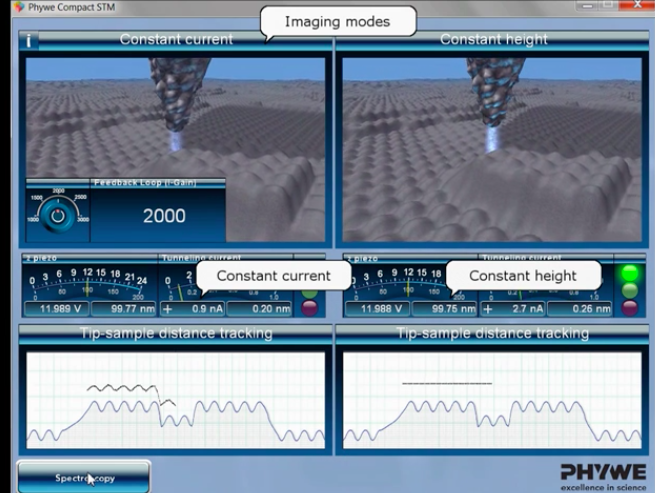

- 在恆定高度和恆流模式下測量和比較影象。
儀器內容：
精緻型STM，掃描隧道顯微鏡 x1
石墨模型，2D x1
