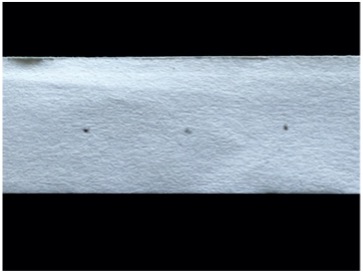

自由落體與斜面運動實驗 實驗內容: 1. 實驗傾斜度可隨意從0度至90度間的等加速度測量與比較 2. 使用無打點摩擦力及精準固定頻率60Hz的電火花打點計時器, 用以學習繪製d-t, v-t, a-t 關係圖 規格: 1. 鋼製精密滑軌 x1 鍍鎳防銹滑軌, 為一種滾動導引,藉由鋼珠在滑塊與滑軌之間作無限滾動循環,負載平台能沿著滑軌輕易地以高精度作線性運動, 1500mm x 12mm x 8mm, 滑軌下固定有ㄇ型鋁軌側邊貼有ㄧ抗紫外線長度刻度尺. 軌道一端為可0~90 PE定位腳及防撞墊,尺寸長140mm 直徑40mm, 另一端有一鋁製把手,靈敏角度規0-15-30-45-90及火花計時器固定座 2. 精密滑塊 x1 塑鋼+軸承鋼製, 哥德型四點接觸設計,可承受各方向負荷,具備剛性強,精度高等特性, 34mm x 27mm x33mm, 重184g, 可固定打點計時器用紙帶 3. 火花打點即時器 精密固定打點頻率60Hz, 以電弧方式 電擊穿普通紙帶及炭紙在紙帶上,在二者間留下一小黑圓點. 實驗時紙帶自由移動不會被打擊器夾住影響速度. 附C型夾x1, 紙帶x1, 碳紙x10, 有線遙控按鈕x1 |
